マイクロファン、TRYGEARにドットマトリックスLEDを追加するシールド「XDML-FUNX」発売！ダイナミック点灯処理や割り込み処理を学ぶのに最適

■ ドットマトリックスLEDシールド「XDML-FUNX」の特長



マイコン基板を使用したプログラミング学習の発展的テーマとして、ドットマトリックスLEDを用いた表示システムの制作は非常に優れた課題です。この演習は、組込みプログラミングの核心である「ダイナミック点灯処理」や「割り込み処理」を体感的に学ぶのに最適な環境を提供します。



近年、ドットマトリックスLEDはArduino UNO R4 WiFiにも標準搭載されるなど、非常に身近な表示器となっています。しかしながら同ボードでは、省ピンを目的とした特殊回路「チャーリープレキシング（Charlieplexing）方式」が採用されており、専用APIを呼び出すだけであれば利用は容易なものの、その表示制御の仕組み自体を学習者がゼロからプログラミング（実装）することは極めて困難でした。また、同方式の特性上、表示が暗く実用性に欠けるという課題もありました。



「XDML-FUNX」は、これらの課題を「正統派の行・列構成のダイナミック表示回路」を採用することで一挙に解決。学習者が自らの手で「割り込みを利用したダイナミック表示」をプログラム（構築）することにより、メイン処理の複雑なロジックや負荷に左右されないマルチタスク制御の技術を深く理解できます。さらに、目が覚めるような明るい画面表示が実現できるため、学習者に高い達成感を提供します。



※製品名にある「FUNX（ファンクス）」は、[Function eXtension（機能拡張）]、および[Fun eXploration（つくる楽しさの探求）]の双方を意味しています。TRYGEARシリーズの可能性を広げるとともに、未知の仕組みを自ら紐解き、ものづくりの楽しさをどこまでも「探求」してほしいという、教材としての熱い想いが込められています。



■ 「XDML-FUNX」でLEDマトリックス表示方式を学ぶ4大メリット

1. 初心者でもゼロから書ける「正統派ダイナミック表示構造」

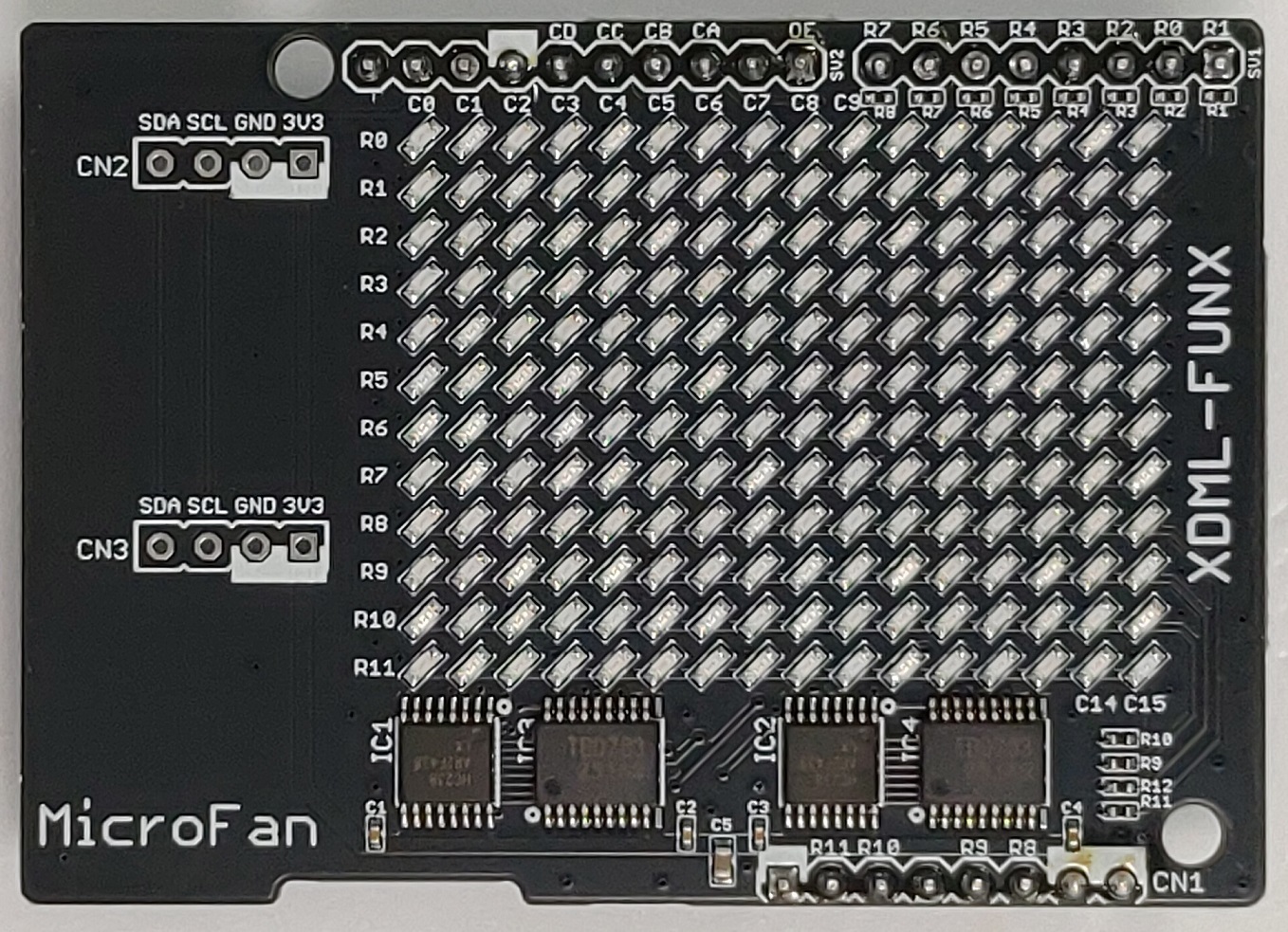

本製品は、行（12行）と列（16列）がマトリックス状に交差する、組込み工学の標準的な回路を採用しています。「1列目のLEDデータをポートに出力 ➔ 一瞬待つ ➔ 2列目を出力…」という、直感的で分かりやすいコードで制御可能です。タイマー割り込み処理と組み合わせることで、「バックグラウンドで高速かつ定間隔でLED表示を更新しながら、メインループで別の処理を行う」という理想的なマルチタスクプログラミングの本質を、学習者自身で理解・実装できます。



2. 目が覚めるような「鮮やかな明るさ（高輝度）」を実現

Arduino UNO R4 WiFiのLEDマトリックスが駆動電流の少ないマイコン端子直結駆動であるのに対し、本製品にはLED駆動用のDMOSアレイ（電流ドライバ）を搭載。各LEDに時分割駆動（ダイナミック表示）に適した十分な電流を供給できます。さらに、人間の目が最も明るさを感じやすい「緑色LED」を採用したことで、教室内はもちろん、明るい屋外でも、文字やグラフィックがクッキリと鮮明に視認できます。



3. 表現力が大幅向上：16×12ドット（計192画素）のワイド画面

Arduino UNO R4 WiFi（12×8ドット・96画素）の2倍の画素数を誇ります。アルファベットの滑らかなスクロール表示、簡単なミニゲーム（ブロック崩しやドット絵アニメーション）、日本語（漢字）や複雑なアイコンの表示など、学習者の「作りたい！」という創作意欲を刺激する豊かな表現が可能です。



4. TRYGEARシリーズに最適化された拡張性

「XDML-FUNX」は、TRYGEARシリーズが持つ豊富な入出力を最大限に活用できるように設計されています。

・オンボード機能をそのまま併用可能: TRYGEARマイコン基板上のスイッチ、LED、圧電ブザー、RCサーボコネクタ、MicroSDカードソケットなどをそのまま利用できます。これらの豊富な入出力と「XDML-FUNX」の表示機能を組み合わせることで、多様なアプリケーション製作に取り組めます。

・外部回路やセンサの追加も容易: 「XDML-FUNX」を搭載した状態でも、マイコン基板の電源コネクタやアナログコネクタ（デジタル端子としても利用可能）、I2C端子が解放されています。様々な外部センサーや回路を拡張し、さらに応用分野を広げることが可能です。





※Arduino UNO R3との互換性を重視した「TRYGEAR-AVR（ATmega328P搭載）」では、MCUの端子数の制約により、表示が16×8ドットに制限され、利用可能なオンボード入出力は圧電ブザーのみとなります。

■ 製品仕様

対応機種: TRYGEARマイコン基板専用（信号電圧3.3V / デジタルコネクタとTFTコネクタに接続）

表示部: 16×12ドット 高輝度緑色LEDマトリックス

回路構成: LED駆動用DMOSアレイ（電流ドライバ）搭載

標準価格： 2,970円（税込）
