小型部品から大型モデルまで対応可能な 可変フィールド高解像度3Dスキャナ発売開始
※このリリースは当サイトの会員によって投稿されたユーザー投稿のため、当サイト推奨のプレスリリースとは形式が異なる場合があります。

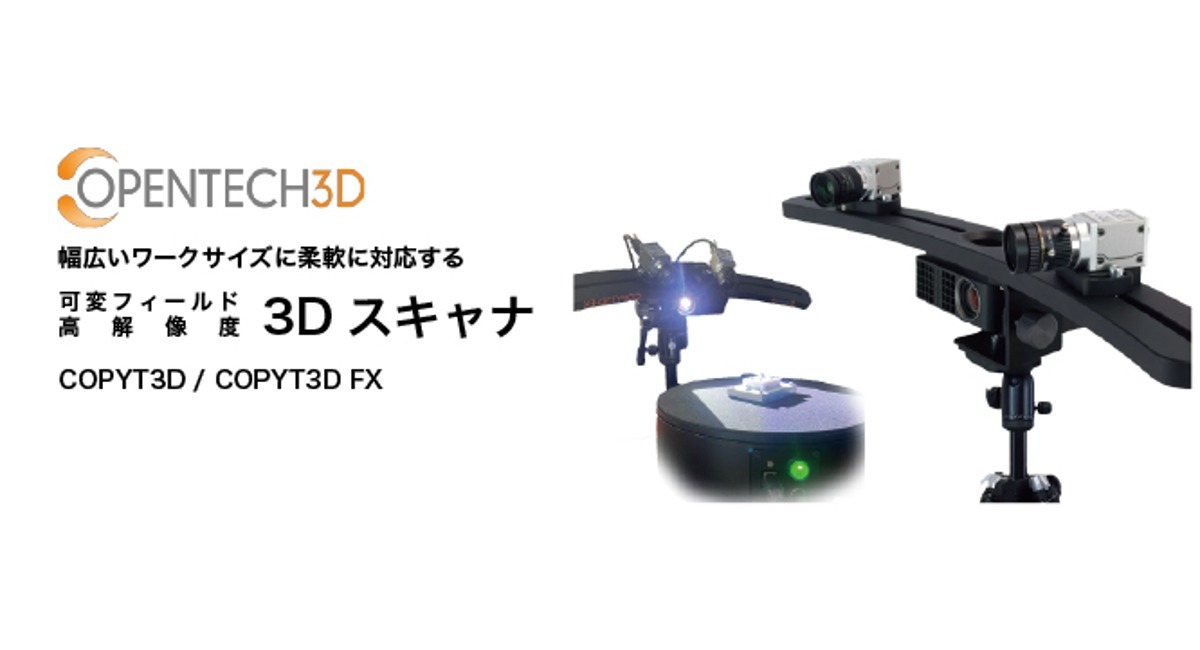

カメラユニットをスライドさせることでスキャンフィールドを変更し、幅広いワークサイズに対応可能な3Dスキャナ「OpenTech3D COPYT3D / COPYT3D FX」を販売開始!
デジタルものづくりツールを手掛ける、株式会社システムクリエイト(所在地:大阪府東大阪市、代表取締役:川上正義)は、幅広いワークサイズに柔軟に対応することができる、据え置き型の3Dスキャナ「OpenTech3D COPYT3D / COPYT3D FX」の販売を開始します。
「OpenTech3D COPYT3D / COPYT3D FX」は、高解像度カメラと高輝度プロジェクタを搭載し、カメラ位置をフレキシブルに変更することで、小型精密ワークのスキャンから大型ワークのスキャンまで、一台で幅広い用途・ワークサイズに対応することができる、可変フィールド高解像度3Dスキャナです。
「OpenTech3D COPYT3D / COPYT3D FX 3Dスキャナ」の国内ウェブサイト
https://systemcreate-inc.co.jp/products/opentech3d-brand
[特長]
① 10mm~3,000mmサイズのワークに対応
スライドレール上に設置されたカメラユニットを目盛に合わせて移動させることで、自由にFOV(Field of View:スキャンフィールド)を変更することが可能
+ 最小80x60x50mmから最大600x500x400mmまでのFOVに対応
+ 最小FOV80mmでのスキャンでは10mmサイズの小型ワークを取得可能
+ 最大FOV600mmで複数ショットを撮ることで3,000mmサイズの大型ワークを取得可能
※表記の数値は COPYT3D FX
② 高解像度カメラで精細な3D形状を取得可能
9.5MpxカメラユニットとCOMSイメージングセンサの演算により3D形状を精細に取得
+ 最小FOV80mmでのスキャンでは、最小0.03mmの点間ピッチで3D形状を再現
+ 最大FOV600mmでのスキャンでも、最小0.2mmの点間ピッチで3D形状を再現
※表記の数値は COPYT3D FX
③ 鮮明なパターン光
LED超小型DLPプロジェクタを搭載し鮮明なパターン投影でワーク形状を捕捉
+ 光束700ルーメンの明るい光源
+ 白/黒コントラスト比10,000:1の鮮やかでメリハリのある投影
+ 表示素子WXGA 1280×800の高画質投影
④ 自動スキャンに対応
オプションのターンテーブル併用することで、360°全周囲スキャン・アライメント(位置合わせ・統合)・3Dデータ化までのプロセスを自動化。

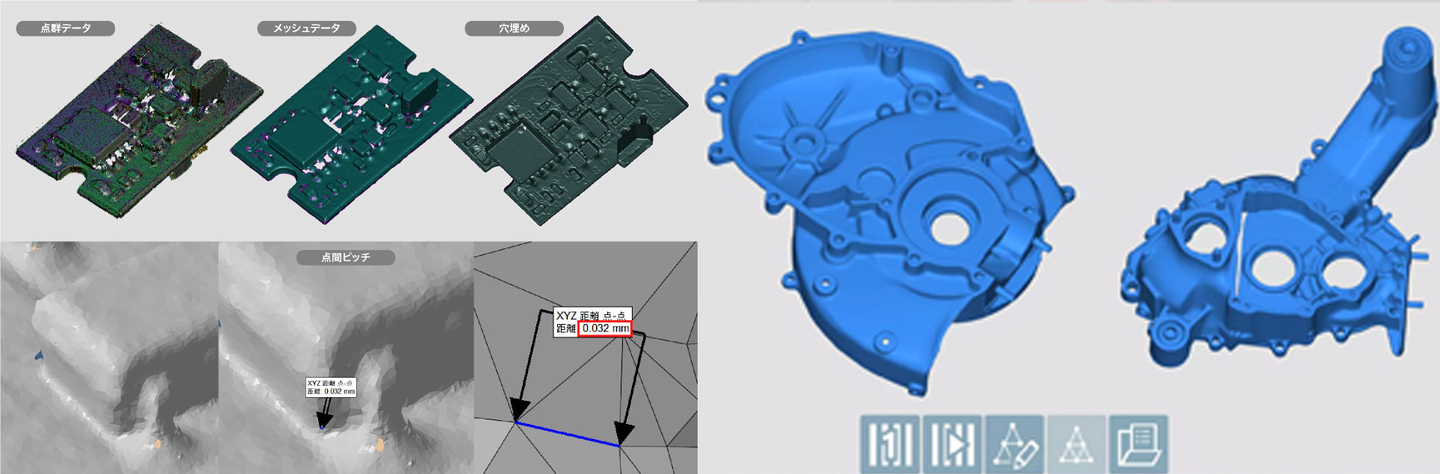

⑤ スキャナ制御・点群データ編集ソフトウェア付属
ガイドに沿って実施することで誰でもスキャナを最適にセッティングできるウィザード機能に加え、自動穴埋めやスムージングなどの編集機能や製品データとの偏差比較機能など、数々の機能を備えたソフトウェア「VERTEX PRO」が付属(無償アップデート・永久ライセンス)
[ラインアップ]
COPYT 3D FX カメラ解像度9.5Mpx、FOV 80mm~600mm、最小点間ピッチ 0.03mm~
COPYT 3D カメラ解像度4.5Mpx、FOV 150mm~300mm、最小点間ピッチ 0.06mm~
【株式会社システムクリエイトについて】
本社 :〒577-0022 大阪府東大阪市荒本新町1-20
代表者:代表取締役 川上正義
設立 :1992年6月19日
資本金:1000万円
Tel :06-6618-8555
Fax :06-6618-8566
URL :https://systemcreate-inc.co.jp/
事業内容:
デスクトップサイドマニュファクチャリング
3Dデジタルツール導入支援・販売・サポート
・ソフトウェア(CAD/CAM・IoTツール・解析)
・3Dプリンタ
・3Dスキャナ
・工作機械(マシニングセンタ・NC旋盤・レーザ加工機・その他)
・3D技術代行サービス
