日本初上陸！多機能リバースモデリングソフト　　　　　　「QUICK SURFACE」でリバースエンジニアリングを低コスト化

3Dツール（3Dプリンタ、3Dスキャナ）、CAD/CAM/CAE、工作機械など、多種にわたる製造業設備の販売を手掛ける、株式会社システムクリエイト（所在地：大阪府東大阪市荒本新町1-20、代表取締役CEO：川上正義）は、多機能リバースモデリングソフト「QUICK SURFACE」の販売を開始しました。



《株式会社システムクリエイト　「QUICK SURFACE」製品紹介ページ》

https://systemcreate-inc.co.jp/products/it/modeling/quicksurface_overview.html





【製品概要】



＜4つの機能特長＞

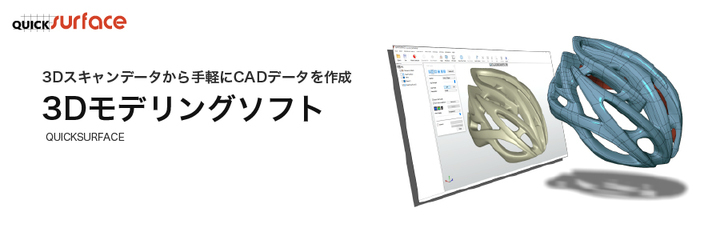

1：3Dスキャンデータから直接モデリングが可能

　　3Dスキャンデータ（メッシュデータ）をそのまま読み込んでモデリングを開始する

　　ことができます。例えば、メッシュデータから輪郭線を抽出してスケッチを作成した

　　り、モデル上の任意の箇所を選択してフィーチャを作成したりといった、「3Dスキ

　　ャンモデリングのための機能」を備えています。 3Dスキャンモデルを直接参照しな

　　がらモデリングできるため、形状をより忠実に表現することが可能です。



2：履歴ベースのハイブリッドモデリングで効率運用

　　ソリッドとサーフェスの両方を使用したハイブリッドモデリングが可能です。
　　単純な幾何形状の多いボディ部分にはソリッドコマンドを使用し、ソリッドでは表現

　　が難しい自由曲面にはサーフェスを作成するなど、用途や形状に合わせてモデリング

　　方法を使い分けることができます。
　　また、使用したフィーチャや作成した形状は履歴としてツリーに記録されていくた

　　め、データ作成後の形状変更も行いやすく、効率的な運用が可能です。



3：メッシュデータから形状を抽出・選択

　　ソリッド/サーフェスモデルを作成する際、メッシュデータから形状を直接抽出・選

　　択することができます。例えば、スケッチを描く場合には、作成したい位置を指定す

　　るための平面（参照平面）を作成し、メッシュデータから断面（輪郭線）を抽出しま

　　す。抽出された輪郭線に沿って、拘束（寸法・幾何）を指定しながら線を引くこと

　　で、スケッチを作成することができます。
　　また、メッシュ上の任意の箇所を選択し、その範囲をもとにソリッドやサーフェスを

　　作成することも可能です。
　　このように、3Dスキャンモデルから直接編集できる機能を備えていることで、より

　　正確に・効率的にモデルを作成できます。



4：自由曲面を表現できるサーフェス作成機能

　　・自動サーフェス

　　　　メッシュデータ全体にパッチを貼り、1つのサーフェスモデルを自動で作成しま

　　　　す。複雑な自由曲面で構成されているモデル全体をCAD化したい場合に使用し

　　　　ます。

　　・フィットサーフェス

　　　　メッシュデータから部分的にサーフェスを作成します。データ上の一部の自由曲

　　　　面を、ベースとなるCADモデルに取り込みたい場合などに使用することができ

　　　　ます。

　　・フリーフォームサーフェス

　　　　メッシュ上の任意の箇所に制御点を打ち、手動でサーフェスモデルを作成しま

　　　　す。　





《株式会社システムクリエイト　「QUICK SURFACE」製品紹介ページ》

https://systemcreate-inc.co.jp/products/it/modeling/quicksurface_overview.html
