Lontium社製4K対応高性能MIPI DSI/CSI to HDMI2.0変換ICリリースのお知らせ

アスメック株式会社

! 2018年7月10日 13時

中国の画像LSIメーカーであるLontium Semiconductor社から4K対応高性能MIPI DSI / CSI to HDMI2.0 Bridge ICがリリースされます。近年High‐speed interface IC supplierとして着実にシェアを拡げています。製品アイテムは70種類以上でHDMIインターフェースブリッジICを始め、MIPI、DP、USB Type-C関連など様々なインターフェースに対応した製品を豊富に取り揃えております。またR&Dに豊富な人材を投入し、HDMI2.0対応製品など最新規格に対応したデバイスをいち早く市場にお届けしています。お客様のスムーズな設計開発の為、迅速なレスポンスで技術サポートを支援しています。アスメック株式会社はLontium Semiconductor社の正規日本代理店として、同社製品をお客様へ御紹介させていただいています。

【MIPI DSI / CSI to HDMI2.0/1.4 Bridge IC  LT9611シリーズ製品概要】



製品型番:LT9611UX

製品機能:Dual-Port MIPI DSI/CSI to HDMI2.0 with MIPI Input Switch and Audio

パッケージ:QFN-100

動作温度範囲:-40℃ ~ +85℃



製品型番:LT9611UXC

製品機能:Dual-Port MIPI DSI/CSI to HDMI2.0 with Audio

パッケージ:QFN-64

動作温度範囲:-40℃ ~ +85℃



製品型番:LT9611

製品機能:Single/Dual Port MIPI CSI/DSI to HDMI 1.4 transmitter

パッケージ:QFN-64

動作温度範囲:-40℃ ~ +85℃

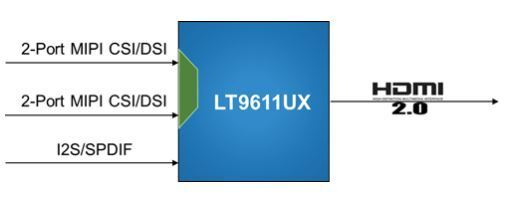

【LT9611UX 特徴と仕様】

LT9611UXは、STB、DVD等、各種画像映像装置向けの高性能MIPI DSI/CSI-HDMI2.0変換ICです。

MIPI DSI / CSI入力は、高速クロックレーンのシングルポートまたはデュアルポートの設定が可能で、

1〜4の高速データレーンは1レーンあたり最大2Gbpsで動作し、最大16Gbpsの帯域幅をサポートできます。LT9611UXはバースト・モードのDSIビデオ・データ伝送に対応し、ビデオデータのマッピング・パスもフレキシブルに対応しています。内蔵DSCデコーダは、UHD解像度での画像伝送のためバンド幅を減らし、消費電力やEMIも低減してデコード処理をします。

HDMI2.0出力は最大6Gbpsのデータレートをサポートし、4k @ 60Hzビデオに十分な帯域幅を提供します。また、データ暗号化のためのHDCP2.2に対応しています。

デジタルオーディオ入力インタフェースはI2SとSPDIFの2種類を使用することが出来、I2Sインタフェースは8ch LPCMをサポートし、SPDIFインタフェースは8ch LPCMまたは音声圧縮をサポートし、最大192kHzのサンプル・レートで動作します。

このデバイスは、ファームウェア格納のため組み込みSPIフラッシュを使用する内蔵マイクロプロセッサによって有効化される自動動作が可能です。システム制御は、I2Cスレーブインターフェイス経由でも使用できます。



<Single/Dual-Port MIPI DSI/CSI Receiver>

 Compliant with D-PHY1.2 & DSI1.3 & CSI-2 1.3

 Integrated DSC1.2 decoder

 4 physical ports grouped into 2 dual-port receivers,only one receiver activated at a time (2-to-1 switching internally)

 1/2 configurable ports per dual-port receiver

 1 clock lane and 1/2/3/4 configurable data lanes per port

 80Mbps~2Gbps per data lane

 Skew calibration

 Programmable receiver equalizer

 Support data lane swap(arbitrarily) and polarity inversion(independent)

 3D support: two ports simultaneously receiving L and R frames or odd-L/even-R alternative pixels

 DSI support both burst mode and non-burst mode

 DSI support video formats:

DSC/CSC disabled: Packed 16/18/24/30/36-bit RGB,Loosely Packed 18-bit RGB, Packed 16/24-bit

YCbCr4:2:2, Loosely Packed 20-bit YCbCr4:2:2,Packed 12-bit YCbCr4:2:0

DSC disabled, CSC enabled: Packed 16/18/24/30/36-bit RGB, Loosely Packed 18-bit RGB,

Packed 16/24-bit YCbCr4:2:2, Loosely Packed 20-bit YCbCr4:2:2

DSC enabled, CSC disabled: Packed 24-bit RGB,Packed 16-bit YCbCr4:2:2, Packed 12-bit YCbCr4:2:0

DSC/CSC enabled: Packed 24-bit RGB, Packed 16-bit YCbCr4:2:2

 CSI support video formats:

DSC/CSC disabled: RGB565/666/888, YUV422 8/10-bit, Legacy YUV420 8-bit

DSC disabled, CSC enabled: RGB565/666/888,YUV422 8/10-bit

DSC enabled, CSC disabled: RGB888, YUV422 8-bit,Legacy YUV420 8-bit

DSC/CSC enabled: RGB888, YUV422 8-bit



<Digital Audio Input>

 I2S interface supporting 8-channel audio, with sample rates of 32~192 kHz and sample sizes of 16~24 bits

 SPDIF interface supporting PCM, Dolby Digital, DTS digital audio at up to 192kHz frame rate

 IEC60958 or IEC61937 compatible



<HDMI2.0 Transmitter>

 Compliant with HDMI2.0b, HDMI1.4 and DVI1.0

 Compliant with HDCP2.2 and HDCP1.4

 Data rate up to 6Gbps

 On-die back termination

 Programmable transmitter swing and pre-emphasis

 AC-couple capable

 Support channel swap(arbitrarily) and polarity inversion(independent)

 Support 4k@60Hz

 Supported 3D formats: side-by-side(full)

 Supported video formats:

DSC/CSC disabled: 24/30/36-bit RGB, 16/20/24-bit YCbCr4:2:2, 8-bit YCbCr4:2:0

DSC disabled, CSC enabled: 24-bit RGB/YCbCr4:4:4,16-bit YCbCr4:2:2

DSC enabled, CSC disabled: 24-bit RGB, 16-bit YCbCr4:2:2, 8-bit YCbCr4:2:0

DSC/CSC enabled: 24-bit RGB/YCbCr4:4:4, 16-bit YCbCr4:2:2

 HDR support

 Support TMDS scrambling for EMI/RFI reduction

 Support SCDC

 5V tolerance DDC/HPD I/Os



【LT9611UX 主な用途】

セットトップボックス・DVD/BD・PTVボックス等、各種映像機器等



asmecビジネス

http://www.asmec.co.jp/business/prolist.php?compid=103



Lontium Semiconductor社

http:// http://www.lontiumsemi.com/
